POSCO 후판 압연롤 위치측정장치 수주

본 장치는 후판압연 중 압연롤의 위치 및 움직임을 측정하는 장비에 해당한다. 소재 치입 전후로 압연하중이 압연기에 발생하는 탄성변형에 의해 상하부 각각의 롤에 수직 및 수평방향의 위치변화가 발생한다. 기본적으로 수직방향의 움직임은 사전에 예측하여 보정하는 두께제어 로직이 구현되어 있으나 압연기의 정비 및 수명에 따른 설비상태를 정확히 예측하는 것은 현실적으로 불가능하여 두께제어의 정확도는 한계를 가지게 된다. 또한, 수평방향 롤밀림량 역시 압연기 부품사이에 있는 라이너 등의 설비상태에 따라 달라지는데 라이너 상태를 확인하기 위해선 설비를 분해해야 하는 어려움이 있다. 압연롤의 수평/수직방향 움직임을 실시간으로 측정하면 측정치와 조업조건을 비교분석하여 밀강성을 포함해 압연기 설비상태를 모니터링할 수 있고 두께제어를 보다 정밀하게 할 수 있다.

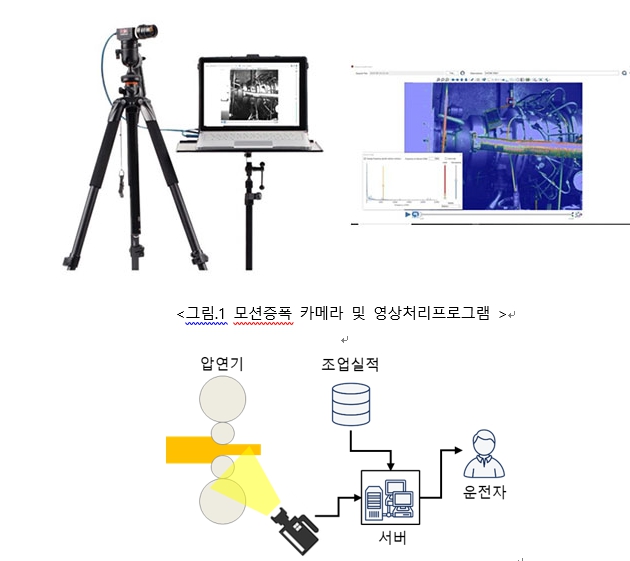

본 장치는 이와 같은 목적을 달성하기 위해 모션증폭기술을 이용해 압연롤의 움직임을 측정하는 장치를 개발하고자 한다. 모션증폭기술은 미세한 움직임을 감지하는 영상처리 기술로서 기존의 진동센서를 설비에 직접 부착하지 않고 촬영된 영상의 픽셀을 분석하여 진동량을 측정하는 기술이다.
