터빈 케이싱 센터링 측정 시스템

1. 발주처: 한전KPS 하동 사업소



2. 개요


본 시스템은 터빈 케이싱을분해하여 Piano 선을 이용한 거리 측정용 Micrometer를 이용하여 측정된 변위 데이터를 무선으로 취득, 컴퓨터에 전송해서 자동연산 및 보고서 출력을 One stop으로 할 수 있는 시스템이다.


3. 구성

  • 정밀 변위센서
  • 무선 송 수신 시스템, 무선축정렬 프로그램



4. 주요 기능 (구축,설치 ,시험)

  • Sheet 별 보고서 출력
  • Simulation, 결과 및 Excel 파일 저장기능
  • 변위데이터를 설치 후 Origin 설정
  • 자동측정과 수동측정이 가능
  • 측정 값 보고서 형태로 출력
  • 저장 및 인쇄기능



5-1. 측정시스템 개념도

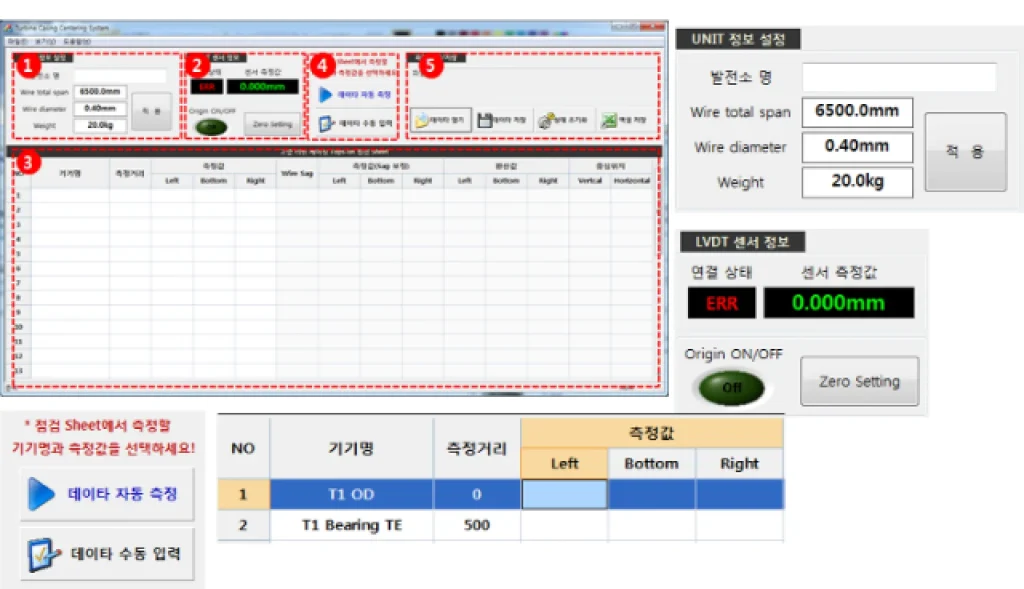

5-2. HMI
